ラスタッフ２１００シリーズ

ライフサイクルコストに貢献。
湿潤面でも塗布できる塗材が、設備を破損や摩耗から守ります。

ラスタッフ２１００ 技術資料・施工要領
ラスタッフ２１００シリーズ カタログ

ラスタッフ ２１００シリーズは、金属粉末、セラミック、特殊ポリマー等で構成される最新の金属コーティング材。
電力やガス、上下水道、石油、鉄鋼、建築、造船、化学、運輸、通信、製紙等のさまざまな設備を長期間腐食と摩耗から守り、メンテナンスコストを軽減します。

ラスタッフ２１００シリーズの特徴

超防食性

防食性能の試験（塩水噴霧試験）24,000時間腐食なし。（ラスタッフ２１１０）
※試験はJIS K 5600-7-1に準拠、試験片にクロスカットを入れる。

24,000時間の塩水噴霧で、クロスカット部からの発錆は認められますが、その他の部分はさび、割れ、膨れ、剥がれが認められず、塗膜を剥離しても素地は腐食していません。これにより、ラスタッフ２１１０の高い防食効果が認められます。
※屋外暴露50年相当の耐久性

耐摩耗性

硬度が高く、耐摩耗性に優れます。

湿潤面施工が可能（２１１０のみ）

界面活性剤の作用により湿潤面への施工が可能です。
※施工環境により不可能の場合があります

環境にやさしい

硬化後、環境ホルモンなどの流出がなく、安全で長期間変化しません。

優れた付着性

付着強度が18MPaあり、防食性に優れます。

混合割合

製品名	重量比（主材：硬化材）	可使時間（20℃）	半硬化時間（20℃）
２１１０	83.5：16.5	30～60分	約4時間
２１２０	75：25	60～90分	約4時間
２１３０	83.5：16.5	30～60分	約8時間
２１７０	91：9	30～60分	約4時間
２１９０	75：25	約2時間	約24時間

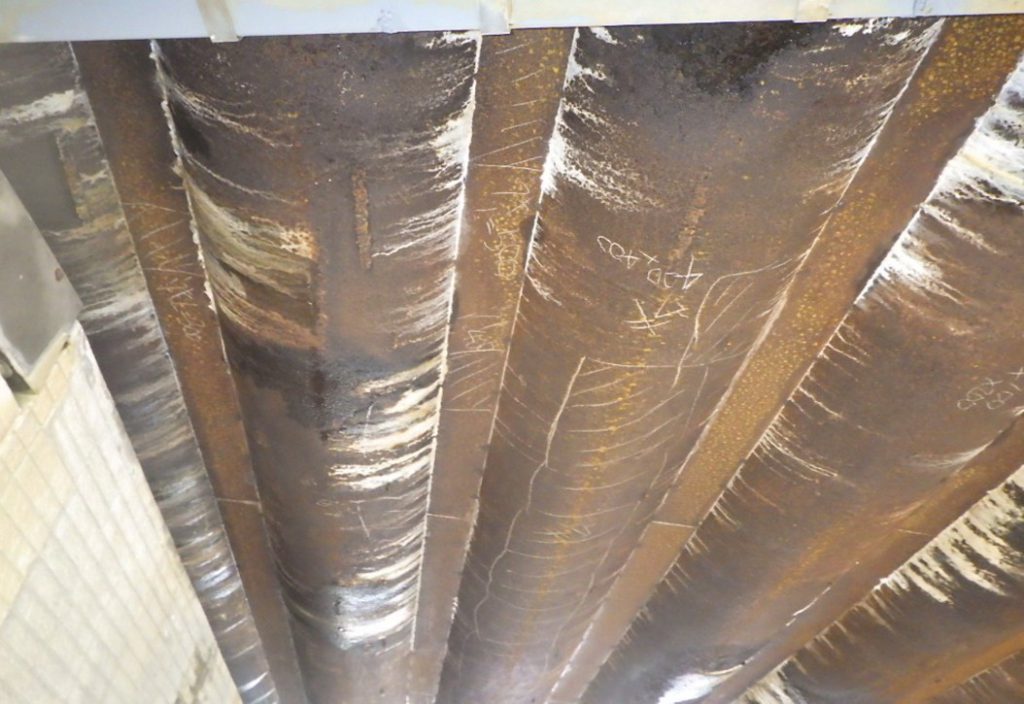

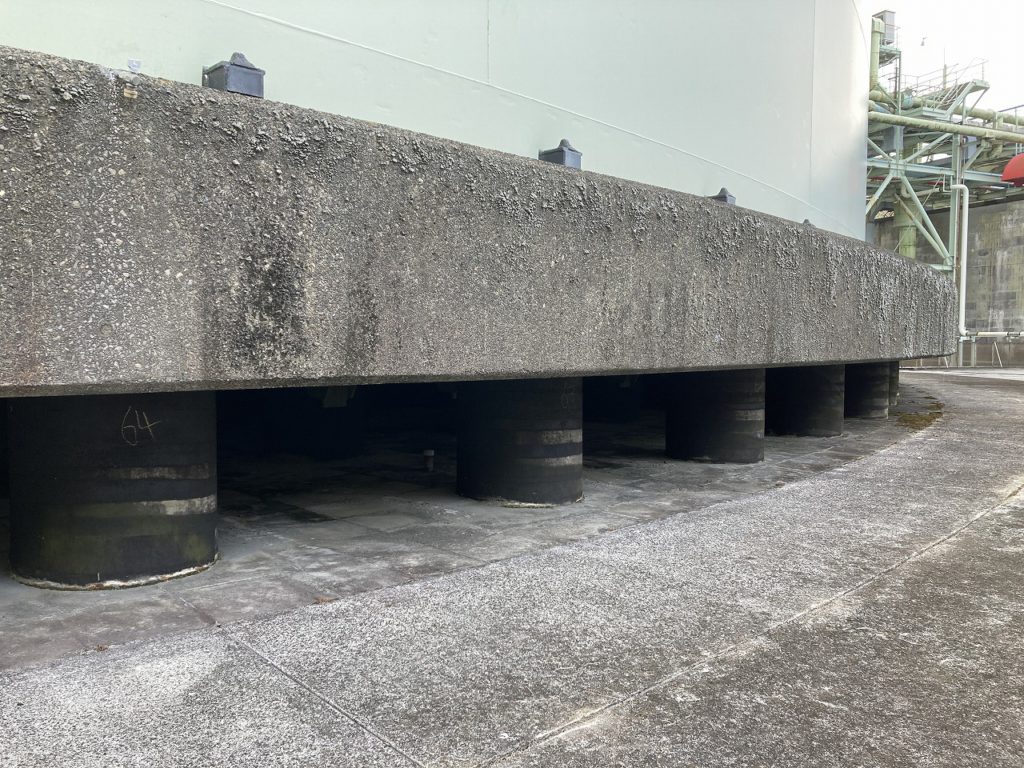

用途

ラスタッフ２１００ 物性及び化学安定性

試験項目	試験結果	試験方法
引張接着強さ	23.3N/㎟	JIS K 6849
曲げ試験	塗膜の割れを認めない	JIS K 5600-5-1 円筒形マンドレル法
耐摩耗性（摩耗輪法）	70.9mg	JIS K 5600-5-9
ロックウエル硬度Rスケール	113	JIS K 7202-2準拠
耐衝撃性	1/2 300mm 500g 欠損なし	JIS K 5600-5-3 デュポン式
体積抵抗率	5×10^12Ωm	JIS C 2151：（2006）準拠
付着力試験（プルオフ法）	18.0 MPa	JIS K 5600-5-7準拠
塩水噴霧試験	24,000時間変化なし	JIS K 5600-7-1準拠
浸透性	塩水1ヶ月噴霧後塩化物イオン浸透なし	任意試験
耐油性	灯油、ガソリン168時間浸漬後変化なし	JIS K 5600-6-1準拠
耐薬品性	5%苛性ソーダ（NaOH） 168時間浸漬後変化なし	JIS K 5600-6-1準拠
毒性	硬化物毒性なし	任意試験

商品リスト

商品名	用途	荷姿	特徴／使用方法
２１１０（ダークグレー）	鋼材、コンクリート用	1kgセット、20kgセット	・湿潤面に施工が可能。 ・耐久性及び耐衝撃性に優れる。
２１２０（ダークグレー）	鋼材用(屋外向け）	1kgセット、20kgセット	・上塗りとの接着性に優れる。
２１３０（ダークグレー）	コンクリート用	1kgセット、20kgセット	・浸透性が強く物体の強化及び耐久性に優れる。
２１７０（ダークグレー）	２１２０用下塗材	1kgセット、22kgセット	・亜鉛粉末を含有し、防錆性に優れる。
２１９０（ダークグレー）	鋼材用（厚膜タイプ）	1kgセット、20kgセット	・厚膜に塗布できる。 ・耐屈曲性、耐衝撃性に優れる。
２２００（各色）	トップコート（ウレタン系）	4kgセット、18kgセット	・紫外線防止に優れる。 ・耐候性、光沢保持性に優れる。
２２２０（各色）	トップコート（フッ素系）	4kgセット、16kgセット	・紫外線防止に優れる。 ・超耐候性で耐汚染性に優れる。
２２４０（各色）	トップコート（シリコン系）	15kgセット	・紫外線防止に優れる。 ・耐候性に優れる。
２２５０（各色）	トップコート（ウレタン系骨材入）	16kg	・紫外線防止に優れる。 ・耐摩耗性、防滑性に優れる。
２２６０（白色）	ステンレス用下塗材	16kgセット	・基材との密着性、耐水性に優れる。
２２７０（ダークグレー）	溶融亜鉛メッキ用下塗材	20kgセット	・基材との密着性、耐水性に優れる。
７０１０～７０６０	専用シンナー	200cc缶、4ℓ缶、16ℓ缶	・２１００シリーズ、２２００シリーズの希釈材

※予告なく内容を変更する場合がありますのでご了承ください。
